OTDR là gì? Vì sao đo kiểm OTDR là bước bắt buộc khi nghiệm thu hệ thống cáp quang?
Trong các dự án cáp quang cho doanh nghiệp, nhà máy, Data Center hay hệ thống camera giám sát, việc thi công kéo cáp và hàn nối mới chỉ hoàn thành một phần công việc.
Để đảm bảo tuyến cáp quang hoạt động ổn định và đạt tiêu chuẩn kỹ thuật, cần thực hiện bước đo kiểm bằng thiết bị OTDR.
Đây là bước gần như bắt buộc trong các dự án chuyên nghiệp.
OTDR là gì?

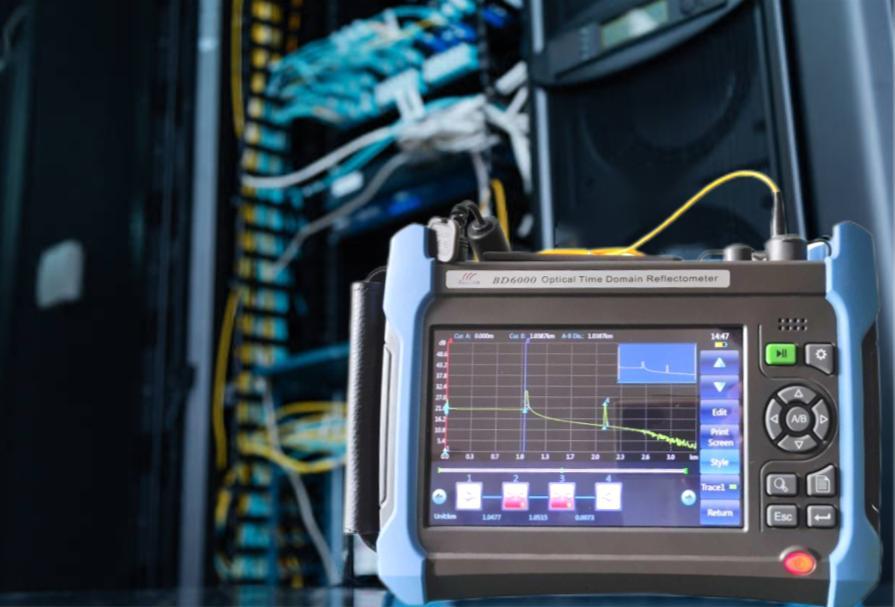

OTDR (Optical Time Domain Reflectometer) là thiết bị dùng để:
- Đo chiều dài tuyến cáp quang
- Đo suy hao tín hiệu
- Xác định vị trí mối hàn
- Phát hiện điểm đứt cáp
- Kiểm tra chất lượng toàn tuyến
Có thể hiểu đơn giản:
OTDR giống như máy siêu âm của hệ thống cáp quang.
Thay vì phải tháo cáp để kiểm tra, kỹ thuật viên có thể nhìn thấy toàn bộ tình trạng tuyến quang thông qua kết quả đo.
Nguyên lý hoạt động của OTDR
OTDR phát ra các xung ánh sáng vào sợi quang.
Khi gặp:
- Mối hàn
- Đầu kết nối
- Điểm suy hao
- Điểm đứt
một phần tín hiệu sẽ phản xạ trở lại.
Thiết bị sẽ phân tích tín hiệu phản xạ để xác định:
✓ Khoảng cách
✓ Vị trí lỗi
✓ Chất lượng tuyến cáp
✓ Mức suy hao
OTDR đo được những gì?
1. Chiều dài tuyến cáp quang
OTDR cho biết chính xác:
- Tổng chiều dài tuyến
- Khoảng cách giữa các điểm kết nối
Điều này giúp đối chiếu với bản vẽ thiết kế.
2. Suy hao tuyến quang
Suy hao là lượng tín hiệu bị mất trên đường truyền.
Ví dụ:
- Tuyến càng dài
- Mối hàn càng nhiều
thì suy hao càng lớn.
OTDR giúp xác định chính xác mức suy hao thực tế.
3. Chất lượng mối hàn quang
Mỗi mối hàn sẽ xuất hiện trên biểu đồ OTDR.
Từ đó kỹ thuật viên đánh giá:
- Mối hàn tốt
- Mối hàn cần xử lý lại
4. Điểm đứt cáp
Khi cáp bị đứt:
OTDR sẽ chỉ rõ:
- Khoảng cách tới điểm đứt
- Vị trí cần kiểm tra
Điều này giúp giảm đáng kể thời gian sửa chữa.
5. Đầu kết nối và Adapter
OTDR còn giúp đánh giá:
- Đầu nối quang
- Adapter
- Patch Cord
có đang hoạt động đúng tiêu chuẩn hay không.
Vì sao OTDR là bước bắt buộc khi nghiệm thu?
Đảm bảo chất lượng thi công
Không phải mọi mối hàn đều đạt chuẩn.
Nếu không đo kiểm:
- Khó phát hiện lỗi
- Khó đánh giá chất lượng
Có cơ sở nghiệm thu
Biên bản OTDR là tài liệu kỹ thuật quan trọng để:
- Chủ đầu tư nghiệm thu
- Nhà thầu bàn giao
- Lưu hồ sơ hệ thống
Phát hiện lỗi tiềm ẩn
Nhiều tuyến cáp vẫn hoạt động nhưng:
- Suy hao cao
- Mối hàn kém
Sau vài tháng có thể phát sinh sự cố.
OTDR giúp phát hiện sớm các rủi ro này.
Hỗ trợ bảo trì sau này
Khi có kết quả OTDR ban đầu, doanh nghiệp dễ dàng:
- So sánh trước và sau
- Xác định vị trí lỗi nhanh hơn
Đọc kết quả OTDR như thế nào?
Một biểu đồ OTDR thường thể hiện:
Điểm bắt đầu
Vị trí đo.
Các mối hàn
Xuất hiện dưới dạng các điểm suy hao nhỏ.
Đầu kết nối
Xuất hiện dưới dạng điểm phản xạ.
Điểm cuối tuyến
Kết thúc tuyến quang.
Điểm đứt
Xuất hiện dưới dạng suy hao đột ngột.
Mức suy hao bao nhiêu là đạt chuẩn?
Thông thường:
|
Hạng mục |
Giá trị khuyến nghị |
|
Mối hàn quang |
< 0.05 dB |
|
Đầu kết nối |
< 0.3 dB |
|
Tuyến Single Mode |
≤ 0.35 dB/km |
|
Tuyến Multi Mode |
≤ 3 dB/km |
Giá trị thực tế còn phụ thuộc vào tiêu chuẩn thiết kế và thiết bị sử dụng.
Khi nào cần đo OTDR?
Sau khi thi công mới
Để nghiệm thu công trình.
Sau khi hàn nối quang
Để đánh giá chất lượng mối hàn.
Khi xảy ra sự cố
Xác định nhanh vị trí lỗi.
Bảo trì định kỳ
Theo dõi chất lượng tuyến quang theo thời gian.
Những sai lầm thường gặp
❌ Không đo OTDR sau khi hàn
❌ Chỉ dùng máy đo công suất quang
❌ Không lưu kết quả nghiệm thu
❌ Không kiểm tra định kỳ
❌ Không đánh nhãn tuyến quang
Quy trình đo kiểm OTDR chuyên nghiệp
Bước 1
Kiểm tra đầu kết nối.
Bước 2
Cấu hình bước sóng đo.
Thông thường:
- 1310nm
- 1550nm
Bước 3
Thực hiện đo.
Bước 4
Phân tích biểu đồ OTDR.
Bước 5
Lập báo cáo kỹ thuật.
Bước 6
Nghiệm thu và bàn giao.
Doanh nghiệp nào cần đo OTDR?
✓ Nhà máy sản xuất
✓ Kho logistics
✓ Văn phòng nhiều tầng
✓ Trung tâm dữ liệu
✓ Hệ thống Camera IP
✓ Hệ thống Wi-Fi diện rộng
✓ Khu công nghiệp
