Trong các hệ thống mạng hiện đại, cáp quang đóng vai trò là hạ tầng truyền dẫn tốc độ cao cho:

  • Nhà máy sản xuất
  • Văn phòng doanh nghiệp
  • Data Center
  • Hệ thống Camera
  • Hệ thống Wi-Fi

Tuy nhiên, để đảm bảo tín hiệu truyền dẫn ổn định, công đoạn hàn nối cáp quang là yếu tố cực kỳ quan trọng.

Đây là lý do máy hàn cáp quang trở thành thiết bị không thể thiếu trong mọi dự án triển khai cáp quang chuyên nghiệp.

Máy hàn cáp quang là gì?

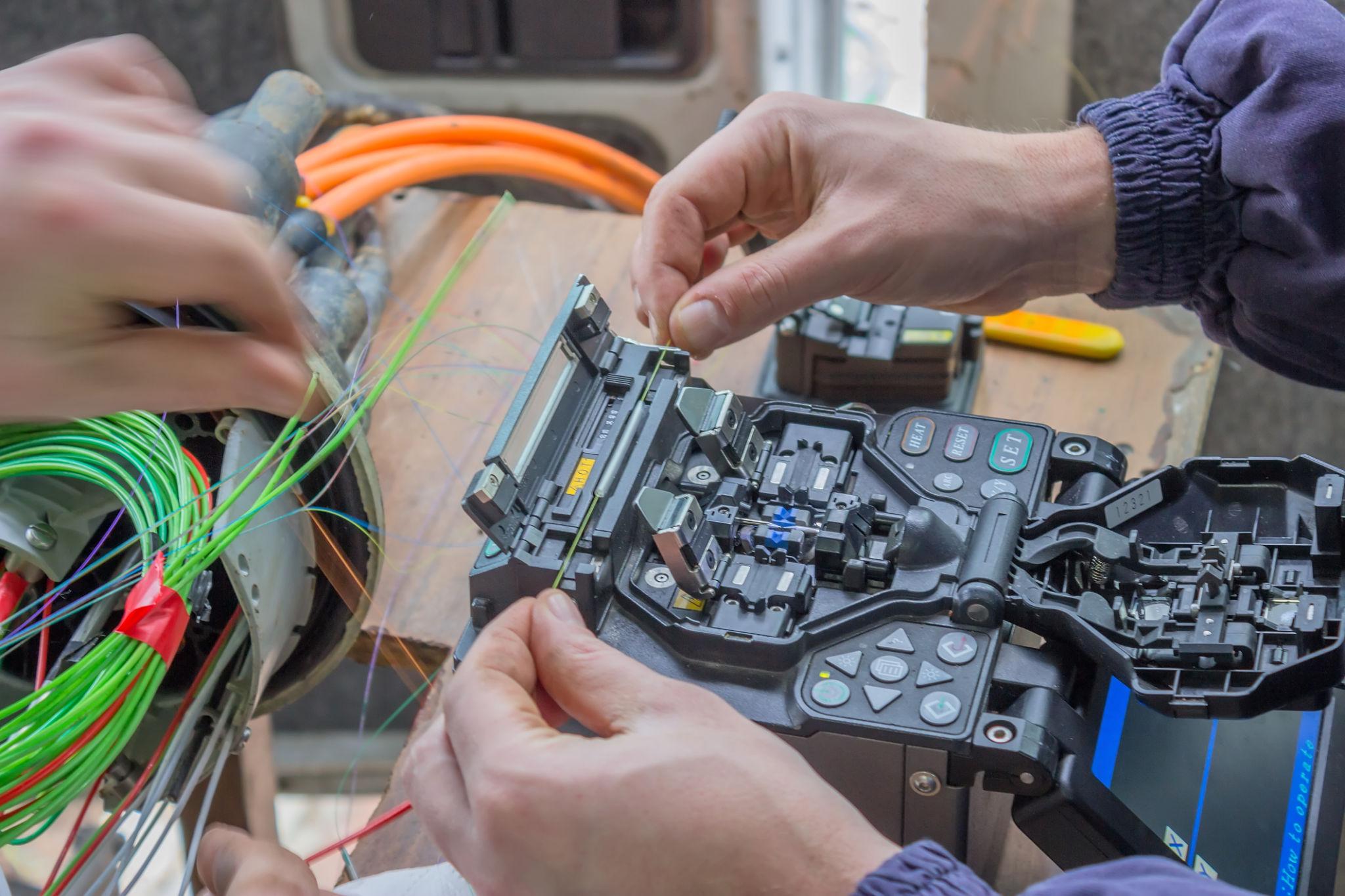

Máy hàn cáp quang (Fusion Splicer) là thiết bị dùng để nối hai sợi quang bằng phương pháp nung nóng và hợp nhất lõi sợi quang bằng hồ quang điện.

Khác với các phương pháp nối cơ học, hàn nhiệt giúp:

✓ Suy hao cực thấp

✓ Độ ổn định cao

✓ Tuổi thọ lâu dài

✓ Đảm bảo chất lượng truyền dẫn

Vì sao phải hàn nối cáp quang?

Trong thực tế triển khai:

  • Kéo cáp giữa các tòa nhà
  • Kéo cáp trong nhà máy
  • Đấu nối vào ODF
  • Kết nối thiết bị mạng

đều cần thực hiện hàn nối quang.

Mục tiêu là tạo ra một đường truyền gần như liên tục, hạn chế tối đa suy hao tín hiệu.

Nguyên lý hoạt động của máy hàn quang

Quy trình cơ bản:

Bước 1

Cắt phẳng đầu sợi quang.

Bước 2

Căn chỉnh chính xác lõi quang.

Bước 3

Phóng hồ quang điện.

Bước 4

Làm nóng chảy hai đầu sợi.

Bước 5

Hợp nhất thành một sợi liên tục.

Sau khi hàn, vị trí nối được bảo vệ bằng ống co nhiệt.

Các loại máy hàn quang phổ biến

Máy hàn căn chỉnh lõi (Core Alignment)

Ưu điểm:

✓ Độ chính xác cao

✓ Suy hao thấp

✓ Phù hợp dự án chuyên nghiệp

Ứng dụng:

  • Nhà máy
  • Data Center
  • Viễn thông

Máy hàn căn chỉnh vỏ (Cladding Alignment)

Ưu điểm:

✓ Giá thành thấp hơn

✓ Dễ sử dụng

Phù hợp:

  • Hệ thống nhỏ
  • Văn phòng

Các thiết bị cần có khi hàn cáp quang

Ngoài máy hàn, kỹ thuật viên cần:

Dao cắt sợi quang

Cắt đầu sợi quang chính xác.

Máy tuốt sợi quang

Loại bỏ lớp bảo vệ bên ngoài.

Ống co nhiệt

Bảo vệ mối hàn.

ODF

Quản lý và bảo vệ kết nối.

Máy đo công suất quang

Kiểm tra tín hiệu.

Máy OTDR

Đo kiểm chất lượng tuyến quang.

Quy trình hàn nối cáp quang đạt chuẩn

Bước 1: Khảo sát tuyến cáp

Đánh giá:

  • Khoảng cách
  • Số lượng sợi
  • Điều kiện thi công

Bước 2: Chuẩn bị cáp

Thực hiện:

  • Bóc vỏ
  • Làm sạch sợi
  • Kiểm tra tình trạng cáp

Bước 3: Cắt sợi quang

Đầu sợi phải:

✓ Phẳng

✓ Vuông góc

✓ Không nứt gãy

Đây là yếu tố quyết định chất lượng mối hàn.

Bước 4: Hàn nối bằng máy hàn quang

Máy tự động:

  • Căn chỉnh lõi
  • Hàn nối
  • Kiểm tra suy hao

Thông thường:

Suy hao mối hàn đạt chuẩn dưới 0.05 dB.

Bước 5: Bảo vệ mối hàn

Sử dụng:

  • Ống co nhiệt
  • Khay hàn quang

để tăng độ bền.

Bước 6: Sắp xếp vào ODF

Các mối hàn được bố trí gọn gàng và đánh nhãn đầy đủ.

Bước 7: Đo kiểm OTDR

Đây là bước bắt buộc đối với hệ thống chuyên nghiệp.

Mục đích:

✓ Kiểm tra suy hao

✓ Xác định vị trí lỗi

✓ Nghiệm thu tuyến cáp

Tiêu chuẩn suy hao mối hàn quang

Thông thường:

Mức suy hao

Đánh giá

< 0.05 dB

Rất tốt

0.05 – 0.1 dB

Tốt

0.1 – 0.3 dB

Chấp nhận được

> 0.3 dB

Cần xử lý lại

Những lỗi thường gặp khi hàn cáp quang

Cắt sợi không đạt chuẩn

Làm tăng suy hao.

Không vệ sinh sợi quang

Gây lỗi hàn.

Sợi quang bị cong

Ảnh hưởng chất lượng truyền dẫn.

Không đo kiểm OTDR

Khó phát hiện lỗi tiềm ẩn.

Không đánh nhãn

Gây khó khăn khi bảo trì.

Vì sao doanh nghiệp nên thuê đơn vị chuyên nghiệp?

Hệ thống cáp quang là hạ tầng quan trọng của:

  • Camera
  • Wi-Fi
  • ERP
  • NAS
  • Server

Nếu thi công không đúng tiêu chuẩn có thể dẫn tới:

❌ Mất tín hiệu

❌ Suy hao cao

❌ Gián đoạn sản xuất

❌ Tốn chi phí sửa chữa
