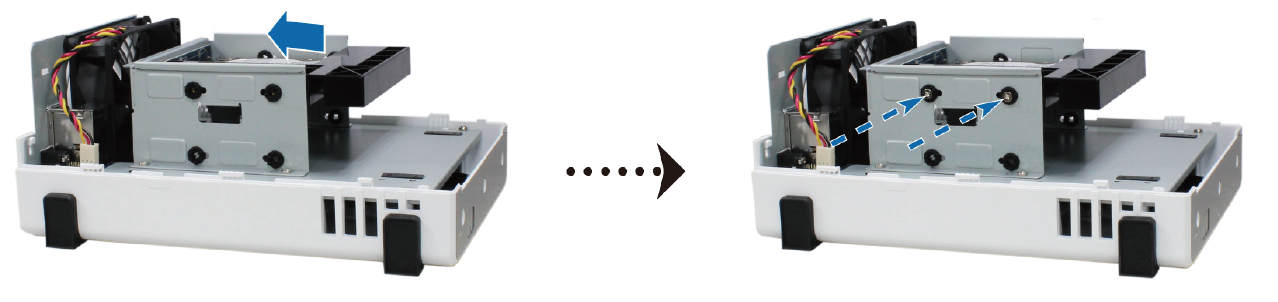

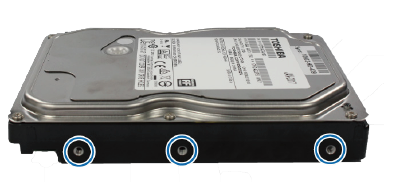

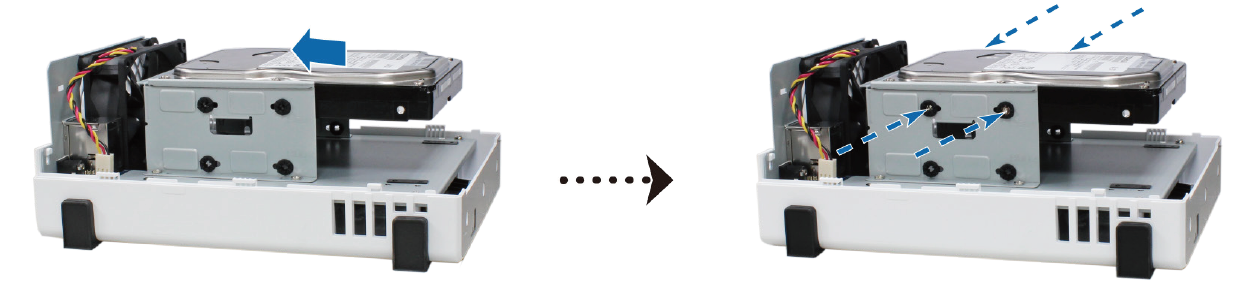

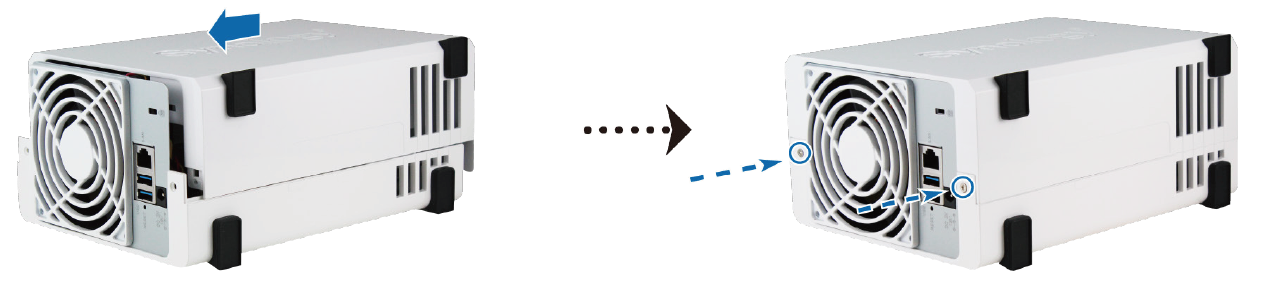

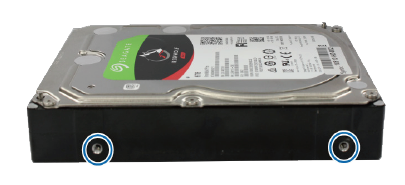

Hướng dẫn lắp đặt ổ cứng cho thiết bị Synology DS220j

STT.

Tên

Vị trí

Mô tả

1

Đèn trạng thái

Mặt trước

Hiển thị trạng thái của hệ thống. Để biết thêm thông tin, hãy xem "Bảng chỉ báo LED".

2

Đèn LAN

Hiển thị trạng thái của kết nối mạng. Để biết thêm thông tin, hãy xem "Bảng chỉ báo LED".

3

Đèn ổ cứng

Hiển thị trạng thái của ổ đĩa được cài đặt. Để biết thêm thông tin, hãy xem "Bảng chỉ báo LED".

4

Nút nguồn

1. Nhấn để bật nguồn NAS Synology.
2. Để tắt nguồn NAS Synology, nhấn và giữ cho đến khi bạn nghe thấy tiếng bíp và đèn LED Nguồn bắt đầu nhấp nháy.

5

Quạt

Mặt sau

Loại bỏ nhiệt dư thừa và làm mát hệ thống. Nếu quạt bị trục trặc, NAS Synology sẽ phát ra tiếng bíp.

6

Cổng LAN

Kết nối cáp mạng tại đây.

7

Cổng USB 3.0

Kết nối ổ cứng gắn ngoài hoặc thiết bị USB khác với NAS Synology tại đây.

8

Nút Reset

1. Nhấn và giữ cho đến khi bạn nghe thấy tiếng bíp để khôi phục địa chỉ IP, máy chủ DNS và mật khẩu mặc định cho tài khoản quản trị viên.
2. Nhấn và giữ cho đến khi bạn nghe thấy tiếng bíp, sau đó nhấn và giữ lại cho đến khi bạn nghe thấy ba tiếng bíp để đưa NAS Synology về trạng thái “Chưa cài đặt” để có thể cài đặt lại DiskStation Manager (DSM).

9

Khe bảo mật Kensington

Gắn khóa bảo mật Kensington tại đây.

10

Cổng nguồn

Kết nối bộ adapter AC tại đây
