Cấu hình EoIP Tunnel trên Router Microtik

Ethernet over IP (EoIP) Tunneling là một giao thức MikroTik RouterOS dựa trên GRE RFC 1701 tạo ra một Ethernet Tunnel giữa hai bộ định tuyến trên nền tảng kết nối IP. EoIP Tunnel có thể chạy qua IPIP Tunnel, PPTP Tunnel hoặc bất kỳ kết nối nào khác có khả năng vận chuyển IP.

Bài viết sau sẽ hướng dẫn các bạn cách để cấu hình kết nôi hệ thống bao gồm một Router HQ tại trụ sở và một Router CN tại chi nhánh với giao thức EoIP Tunnel. Trình tự các bước cấu hình trên từng router như sau:



1. Cấu hình router HQ

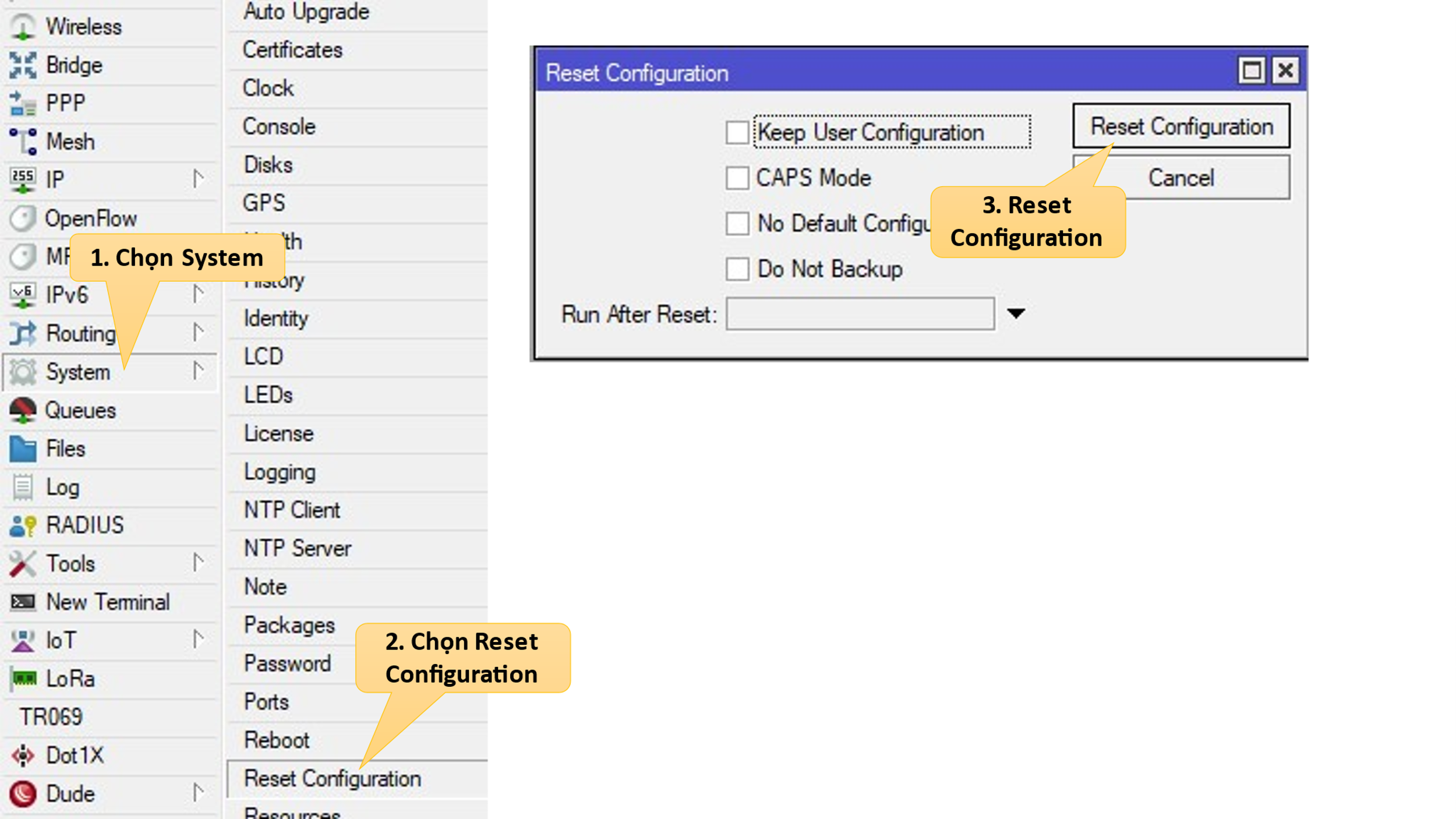

1.1. Reset cấu hình router HQ

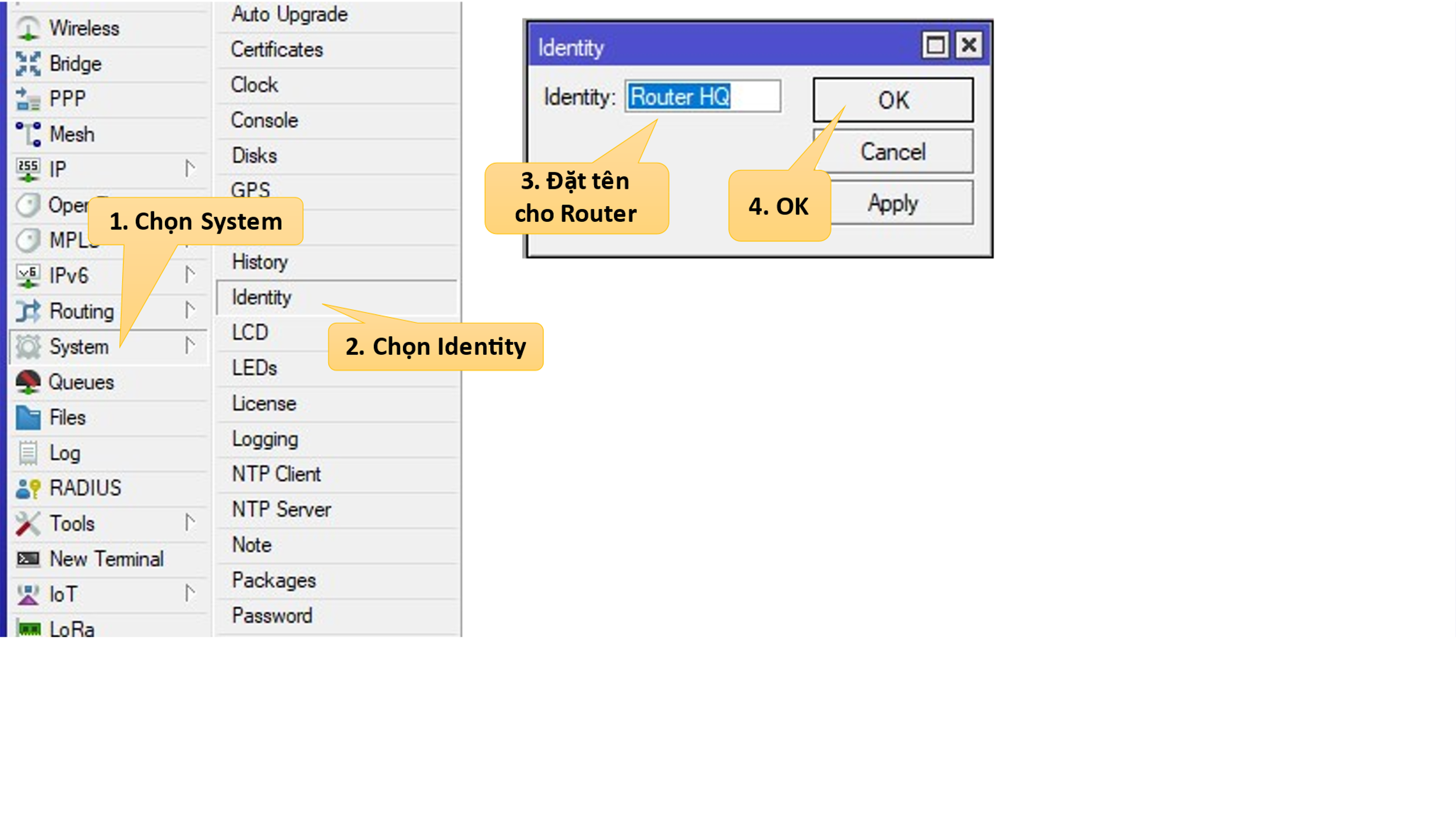

1.2. Đặt tên cho Router

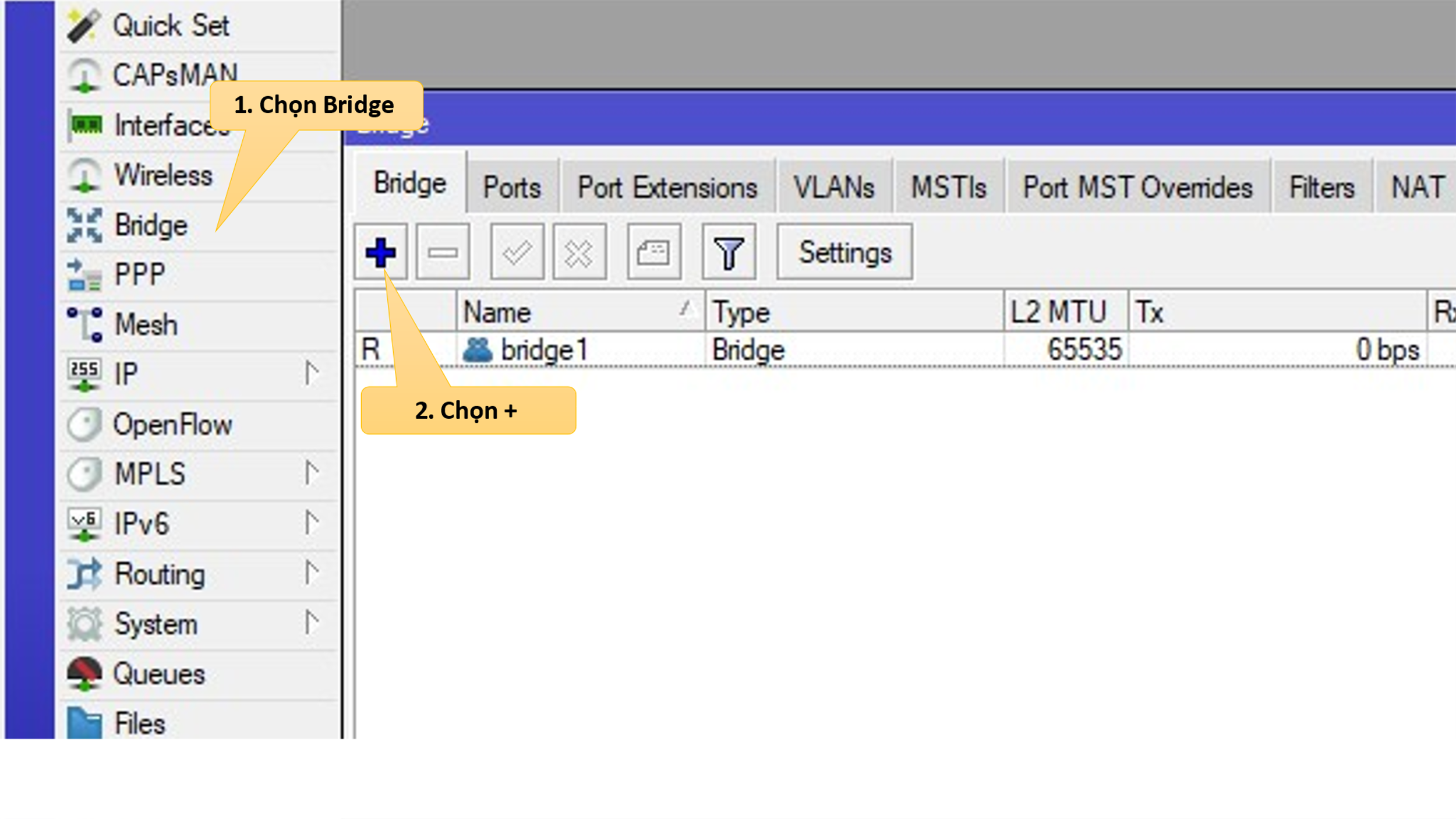

1.3. Tạo nhóm Bridge cho các cổng router

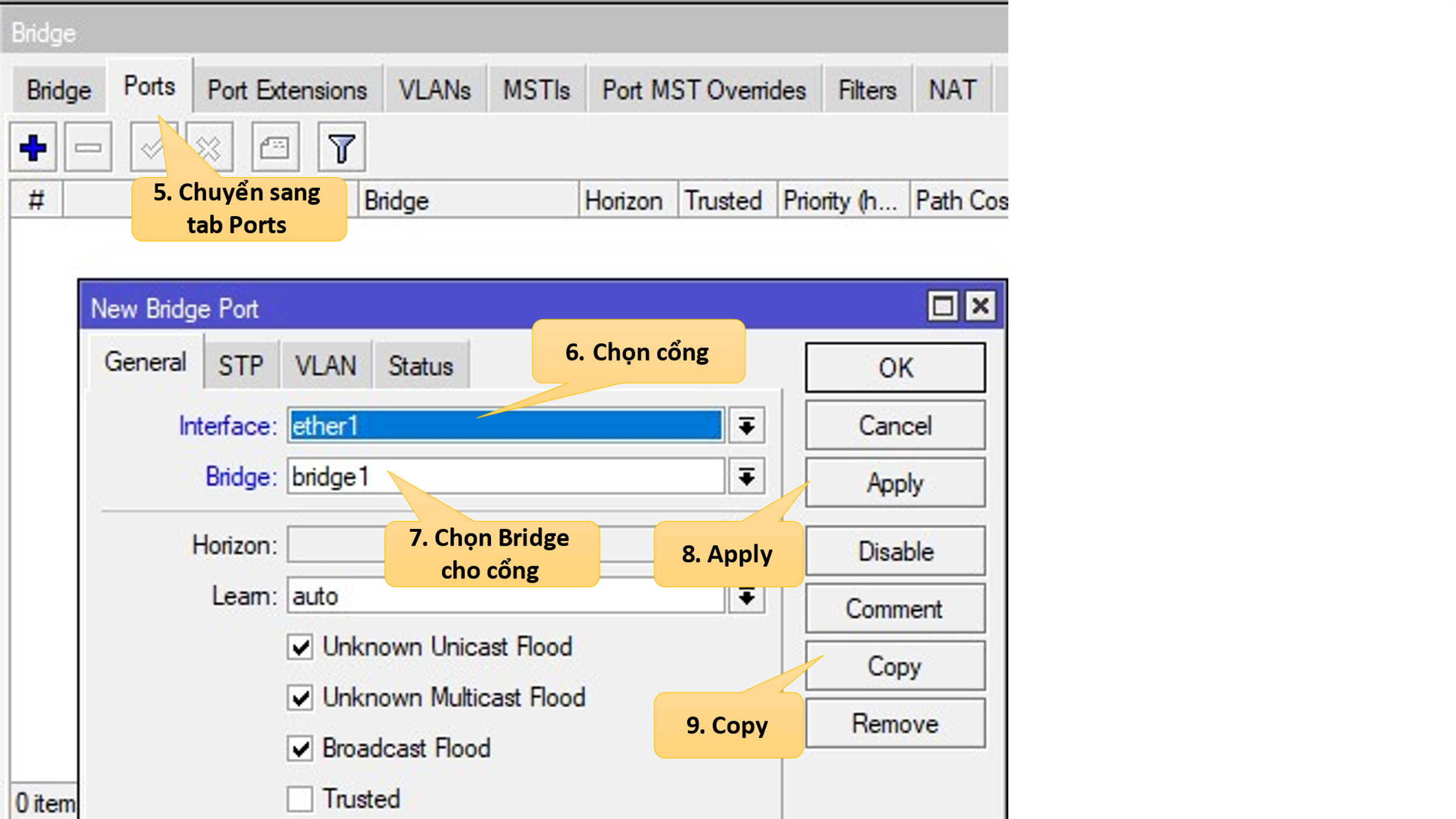

Tiếp tục chọn thêm interface để thêm vào Bridge từ bước 6 ở trên.

1.4. Đặt IP cho Bridge

1.5. Chạy DHCP Server

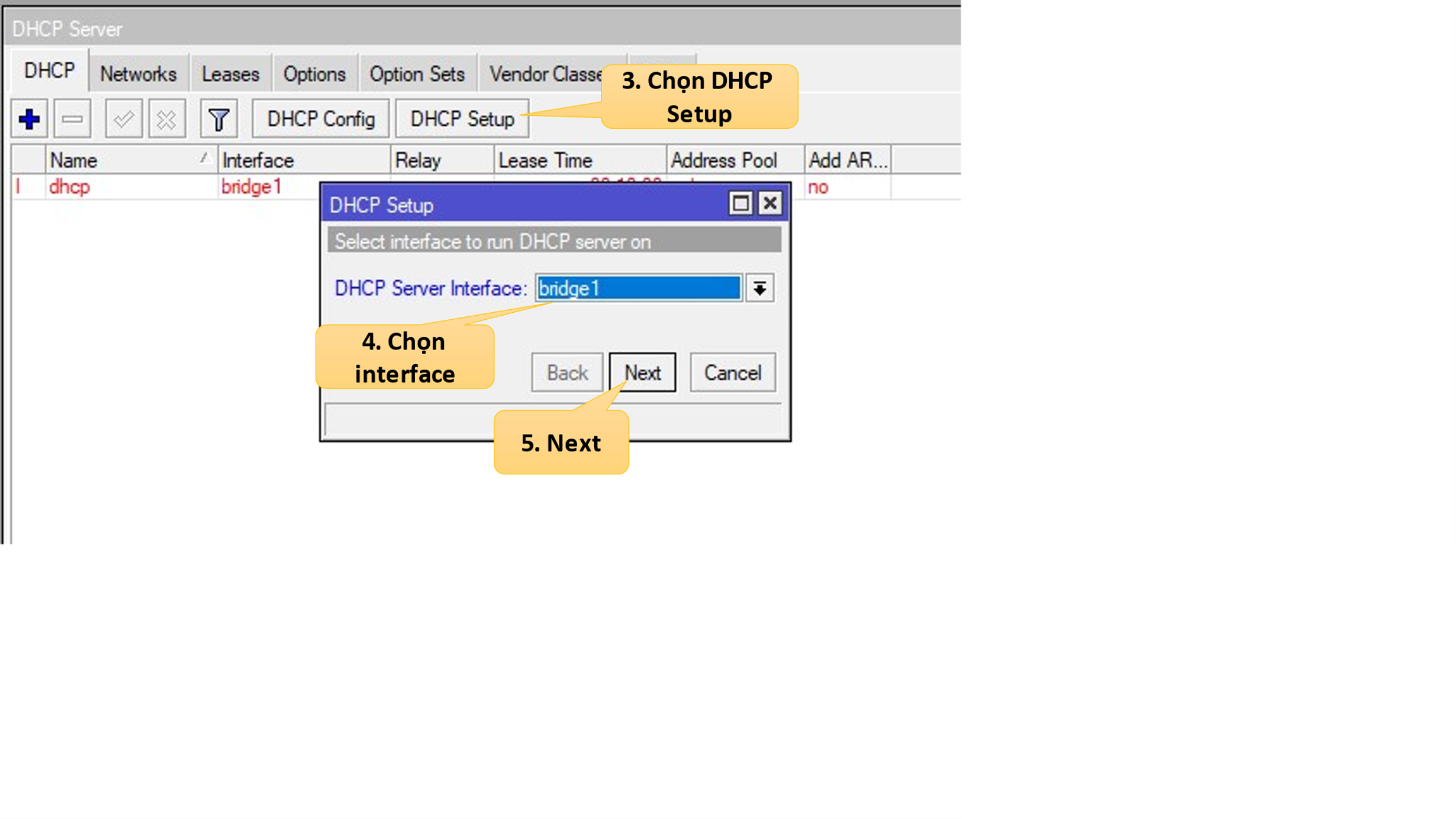

Chạy DHCP Server để cấp IP động cho các thiết bị kết nối vào router.

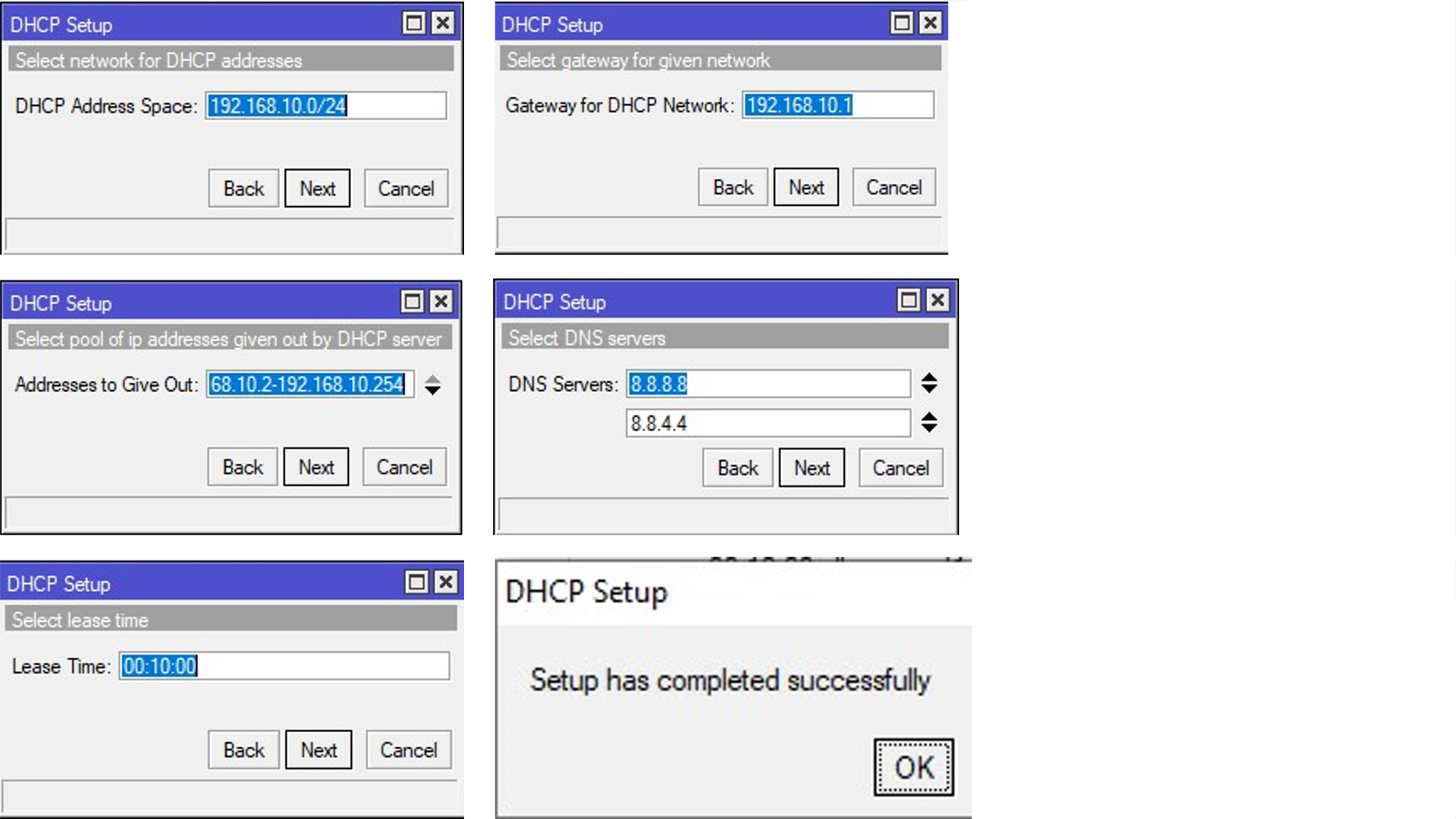

Sau đó, các bạn chọn Next cho đến hết và chọn OK để hoàn tất.



1.6. Đặt DNS

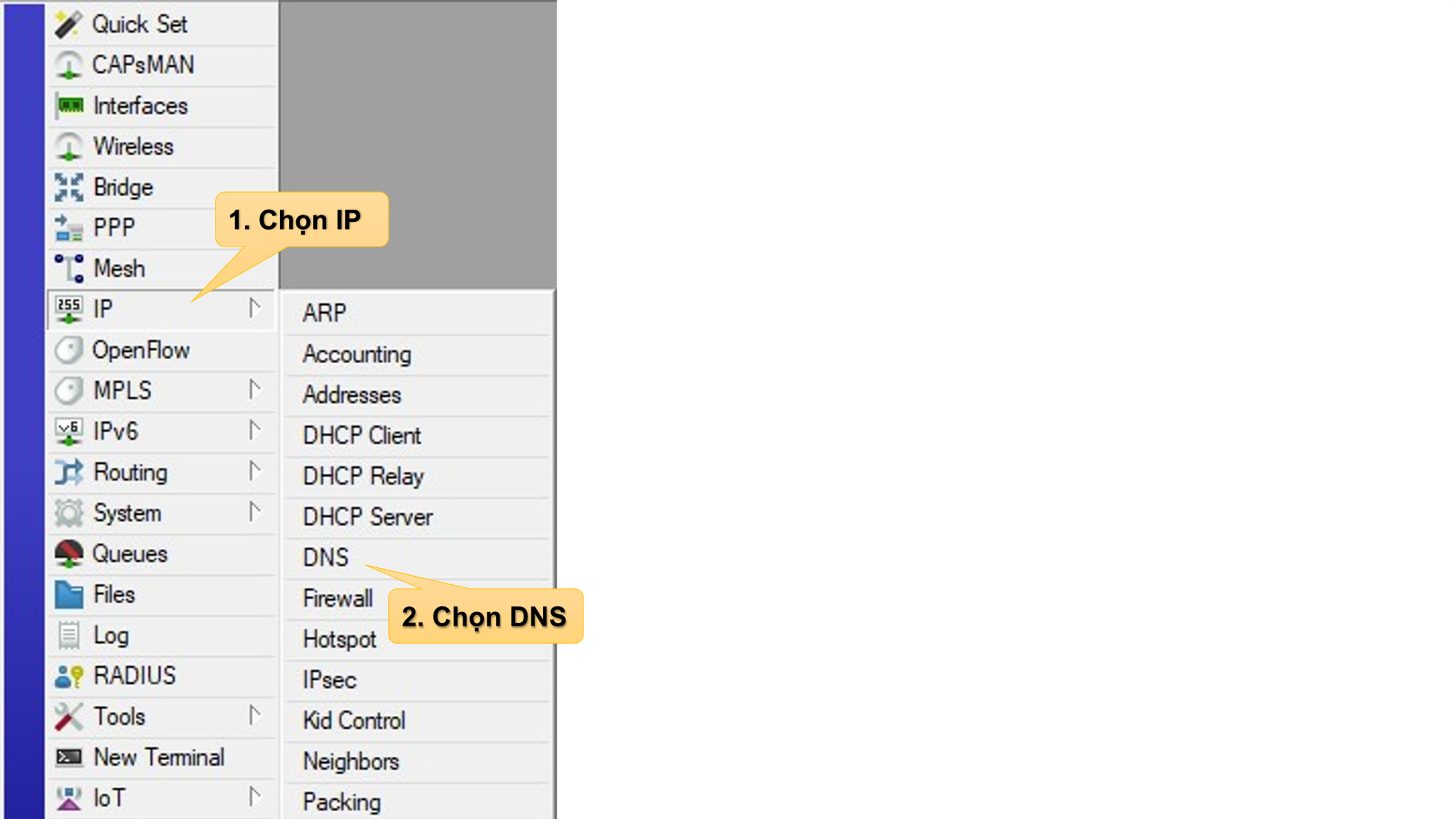

Bài viết sử dụng DNS của Google, trình tự thực hiện như sau:





1.7. Tạo kết nối PPPoE cho Router

1.8. NAT để ra internet

1.9. Tạo đường kết nối EoIP Tunnel

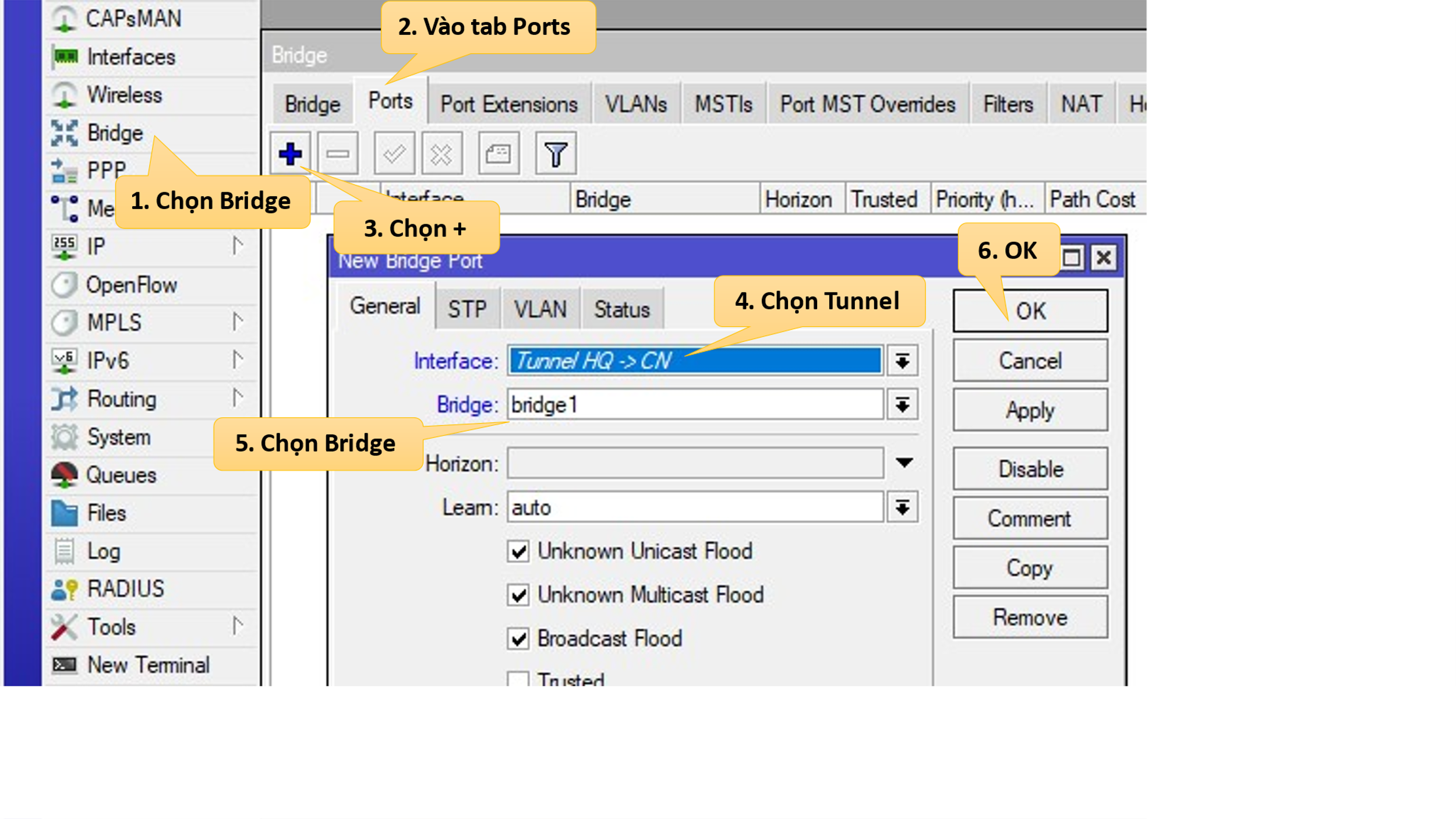

Tiếp tục, thêm Tunnel này vào Bridge mạng LAN.

2. Cấu hình router CN

2.1. Reset cấu hình router HQ

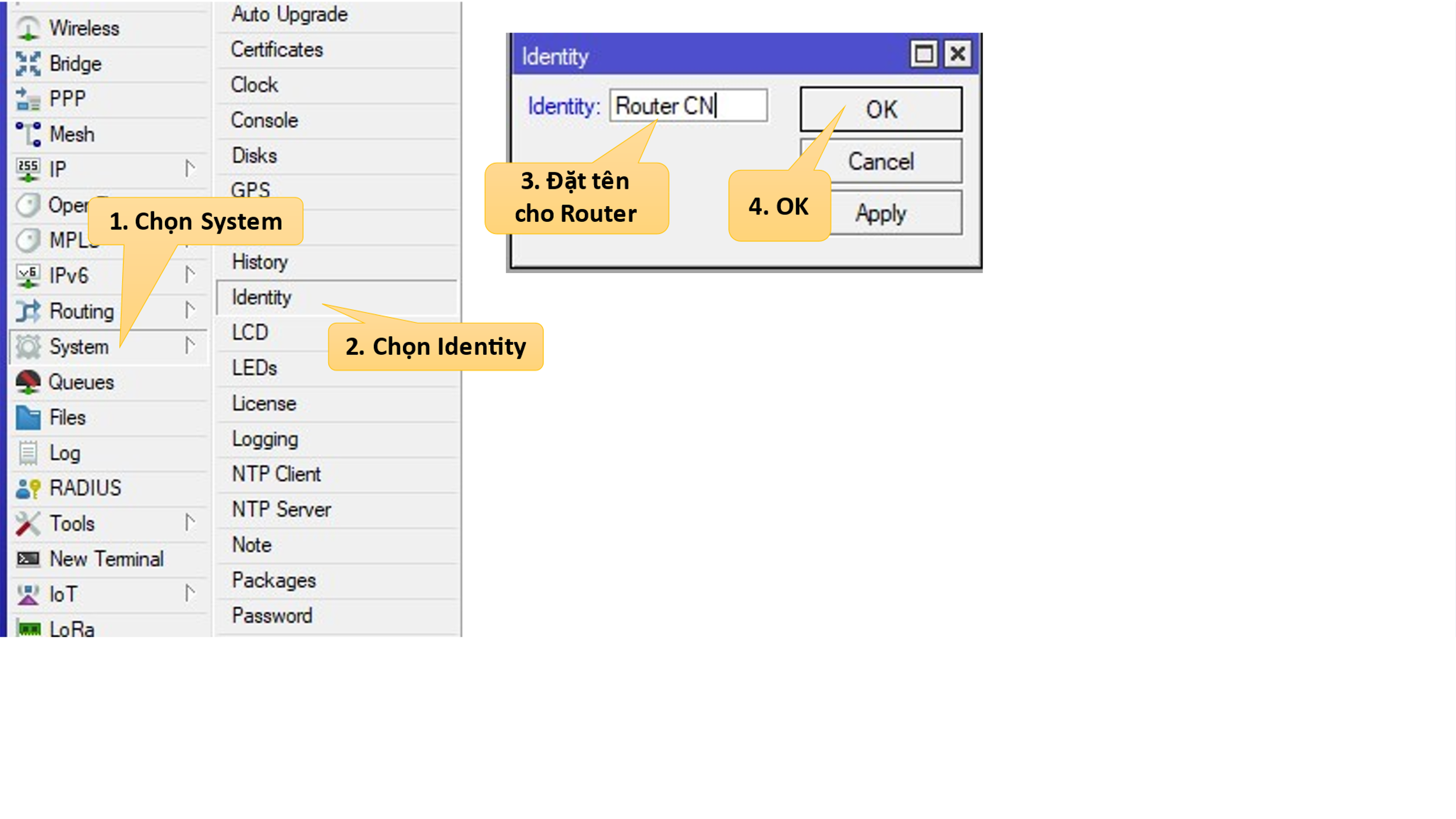

2.2. Đặt tên cho Router

2.3. Tạo nhóm Bridge cho các cổng router







Tiếp tục chọn thêm interface để thêm vào Bridge từ bước 6 ở trên.

2.4. Tạo kết nối PPPoE cho Router





2.5. NAT để ra internet





2.6. Tạo đường kết nối EoIP Tunnel





Tiếp tục, thêm Tunnel này vào Bridge mạng LAN.



Như vậy, các bạn đã có thể cấu hình EoIP Tunnel trên Router Mikrotik qua bài viết hướng dẫn chi tiết bằng hình ảnh này. Cảm ơn các bạn đã quan tâm và theo dõi các bài viết của CTS Hà Nội.

Chúc các bạn thành công!
